То ли лыжи не едут, то ли... (на этом мысль останавливается) · Заметки

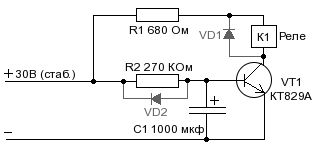

Представляете, в сумме несколько вечеров потратил на битву вот с этой схемой, а она так и не заработала. Пробовал разные транзисторы, номиналы резисторов... Транзисторы упорно приобретают при включении состояние X и в другое, по прошествии времени, не переходят.

Чувствую себя крайне тупым.

·· [Continuing] ··

UPD: Уфф. Ну наконец-то. Напоследок убил ещё 20 минут, перепутав эмиттер с коллектором, но вроде бы пашет. Входное напряжение только надо подобрать (30В многовато), потом ещё ёмкостью конденсатора подровнять время срабатывания до 40-60 сек.

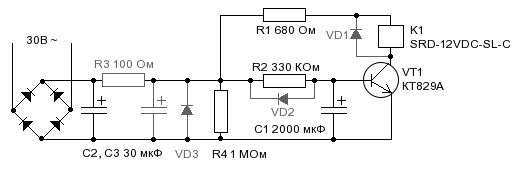

UPD2: Что окончательно получилось:

Задержка 45 секунд. Все детали серым - опциональны.
