S30A: кроссовер в.7-9

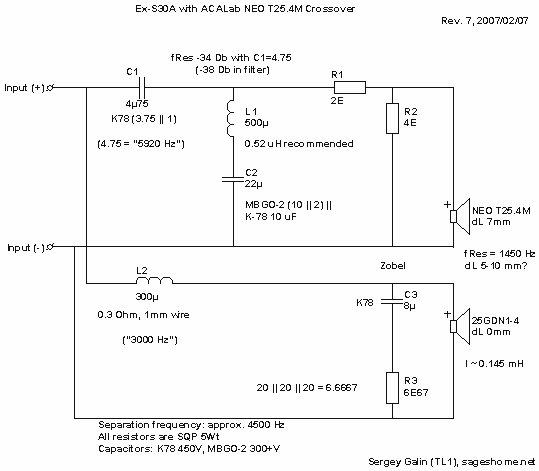

Собрал наконец-то нормальный кроссовер: первый порядок с цобелем и режектором, раздел около 5000Гц.

·· [Continuing] ··

Исправления в схеме:
L2 = 0.2 мГн
C1 = 3.75 мкФ
R2 = 7.3 Ом

Ёмкость занижена, чтобы одновременно компенсировать вынос твитера вперёд и срезать горбы в районе раздела у обоих динамиков. Резонансная частота твитера задавлена фильтром примерно на 30-38 Дб (в зависимости от того, насколько точно она соответствует паспортной - тоже сам не мерял). НЕО Т25 от режектора становится значительно лучше.
Кстати, фильтр вышел около 600 руб, итого общая себестоимость колонок около 2000 руб. Катушки на 0.5, провод для 0.3 и МБГО взял из останков убитых 25АС-027.
Ещё хотел опробовать простейший сабсоник в виде ёмкости 400-500 мкФ, но поблизости в продаже нет подходящих электролитов.

UPD: Нормальная схема...

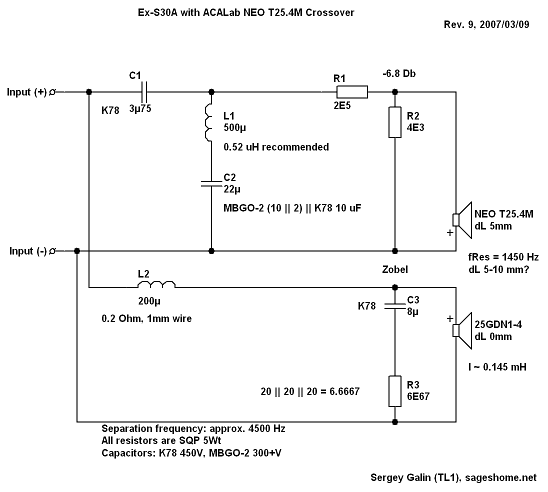

UPD2: v.9. Вернута перефазировка динамиков, изменён делитель. Всё, вот теперь точно без микрофона не могу улучшить Звучит немного резковато, что можно поправить режектором на НЧ (по симулятору - примерно 0.89 мГн, 6 мкФ, 20 Ом), но без точных измерений уже не стоит связываться. Были бы походящие катушки, можно было бы попытаться, а так - ну его нафиг.
